產品介紹：
電磁真空帶充氣閥是安裝在機械式真空泵上的專用閥門。
電磁真空帶充氣閥是靠電磁力和彈簧復位力，用以打開或關閉的閥門。它有常開常閉兩種規格。通常應用最多的是不通電時常閉。這樣遇到突然停電的時候閥門就會自動關閉，避免大量空氣進入真空室。
適用的工作介質為空氣及非腐蝕性氣體。
性能參數：
| 適用范圍(Pa) | 105～1x10-2 |
| 閥門漏率(Pa.L/S) | ＜6.7x104 |
| 適用溫度(℃) | -25～+50 |
| 線圈溫升(℃) | ≤65 |
| 開閉時間(S) | ≤3 |
| 電源電壓(V/Hz) | 220±10%/50 |
| 法蘭標準 | JB919 |

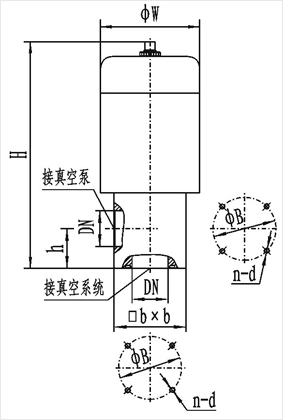

連接尺寸：
| 型號 | 通徑(DN) | ΦW | ΦB | H | h | bxb | n-d | 匹配機械泵型號 |
| DDC-JQ16 | 16 | 68 | 42 | 176 | 28 | 48x48 | 4-M5 | 2XZ-0.5/1 |
| DDC-JQ25 | 25 | 82 | 55 | 199 | 35 | 58x58 | 4-M6 | 2XZ-2/4 |
| DDC-JQ32 | 32 | 92 | 64 | 226 | 40 | 68x68 | 4-M6 | 2XZ-4 |
| DDC-JQ40 | 40 | 110 | 70 | 245 | 44 | 80x80 | 4-M6 | 2XZ-8 |
| DDC-JQ50 | 50 | 125 | 90 | 290 | 56 | 95x95 | 4-M8 | 2X-15 |
| DDC-JQ65 | 65 | 135 | 105 | 320 | 65 | 115x115 | 4-M8 | 2X-30A |
| DDC-JQ80 | 80 | 165 | 125 | 367 | 75 | 140x140 | 4-M8 | 2X-70A |
